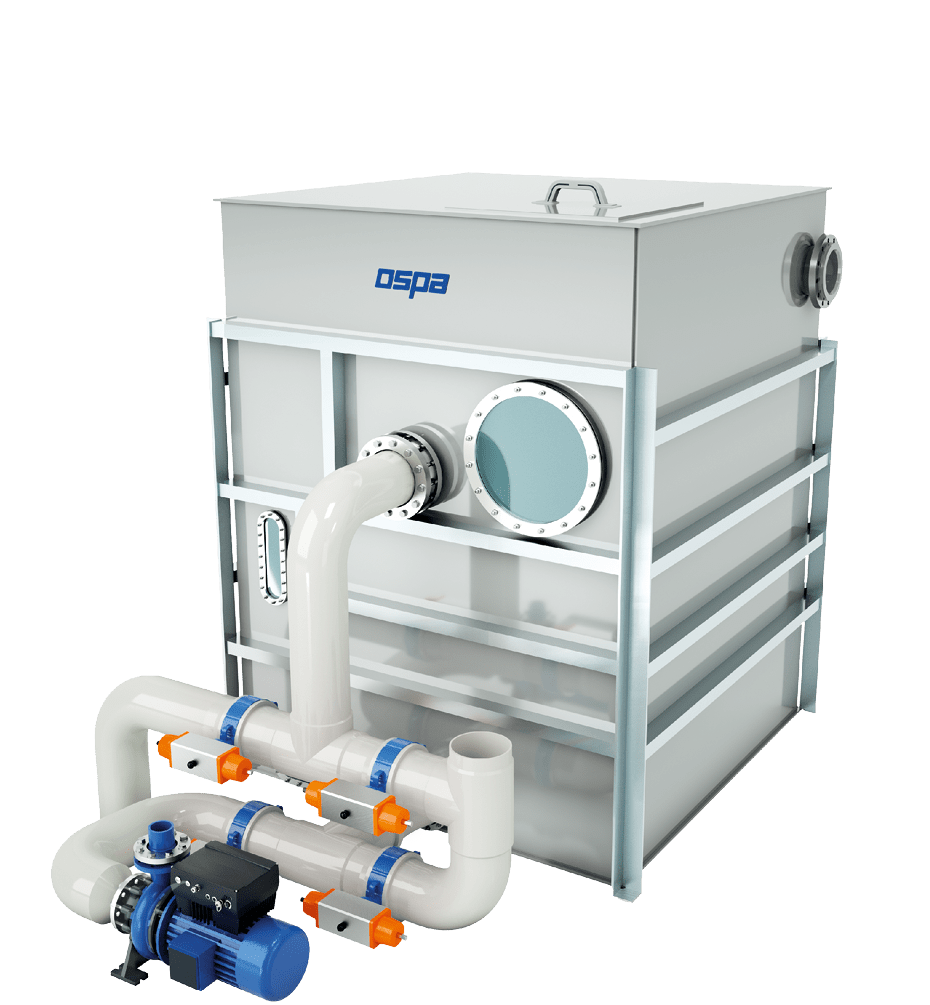

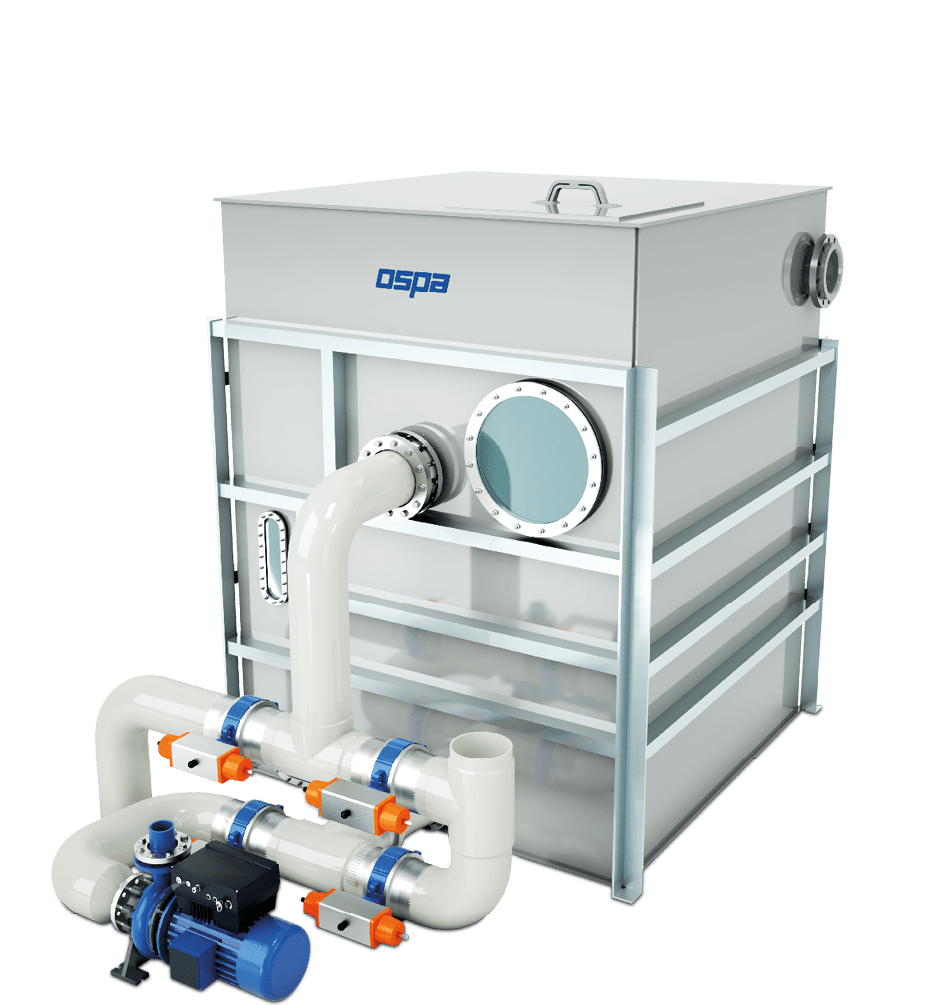

Think big! Be smart! Ospa-Unterdruckfilter

Die perfekte Lösung für kommunale Schwimm­bäder – leis­tungs­stark, wirt­schaft­lich und ener­gie­ef­fi­zi­ent.

Eine intelligente Systemlösung, die mit ihren Aufgaben wächst: Ospa-Unterdruck-Filteranlagen. Diese besonders effiziente und beliebig skalierbare Lösung für hygienische und smarte Filtration spart obendrein Platz und Ressourcen. Dort, wo Wirtschaftlichkeit, vollautomatischer Betrieb und platzsparende Aufstellung im Fokus stehen, sind Ospa-Unterdruck-Filteranlagen die Referenz. Überzeugen Sie sich selbst!

Ospa-Unterdruckfilter für dauerhafte Wirtschaftlichkeit

Beste Filtration – weniger Chemie

Der Grundgedanke der Schwimmbadfilter von Ospa: durch optimale Filtration maximal viele Verunreinigungen auszufiltern. Je besser ein Filter organische Verunreinigungen entfernt, desto weniger bedarf es der chemischen Wasserdesinfektion. So kann das Wasser anschließend schonend desinfiziert werden.

Bei Ospa-Unterdruckfiltern werden als Filterschichten Hydroanthrasit S der Korngruppe 0,6–1,6 mm und Filterquarzsand der Korngruppe 0,4–0,8 mm sowie Stütz­schich­ten mit un­ter­schied­lich­er Körn­ung eingesetzt. Durch das spezielle Ospa-Hy­dro­an­thra­sit S werden Ei­gen­schaf­ten ähnlich derer von Ak­tiv­koh­le erzielt. Somit sind Ospa-Un­ter­druck­fil­ter in der Lage, ge­bun­de­nes Chlor und andere or­ga­ni­sche Chlor­ver­bin­dung­en wie z. B. THM und AOX zu reduzieren.

Komfortabel und sicher

Die Un­ter­druck­fil­ter-Tech­nik von Ospa ist durch ihre am Markt ein­zig­ar­tige Blue­Control®-Fil­ter­steu­er­ung wesentlich ener­gie­ef­fi­zi­en­ter als andere Lö­sung­en. Darüber hinaus bietet sie auch ein Ma­xi­mum an Komf­ort. Dank modernster Steu­er­ungs­tech­nik arbeiten die Un­ter­druck­fil­ter-An­la­gen von Ospa voll­au­to­ma­tisch.

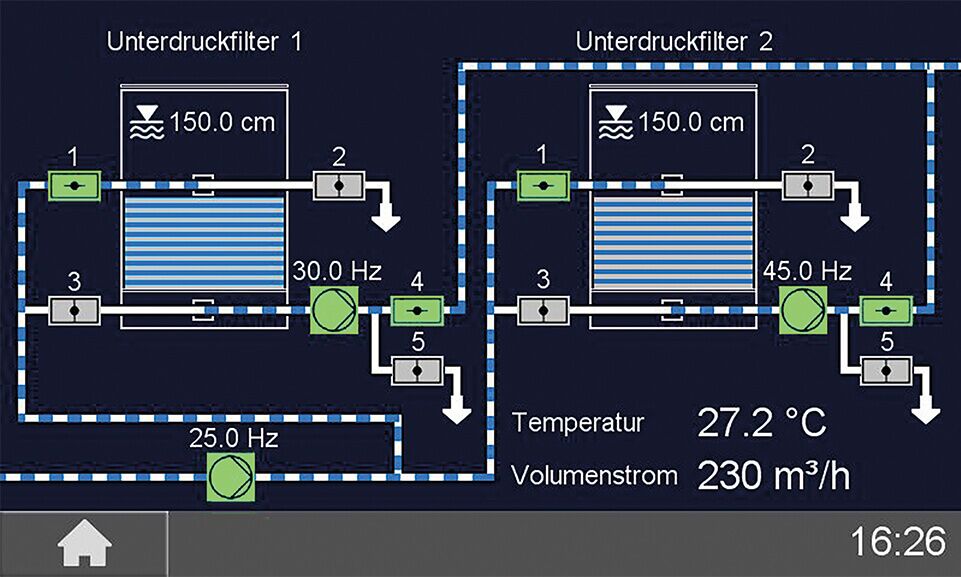

Digitale Prozessvisualisierung

Höchste Energie­effizienz

Am besten funk­tion­iert Ener­gie­ef­fi­zi­enz, wenn alle Kom­po­nen­ten optimal auf­ei­nan­der ab­ges­timmt sind: Ospa bietet dazu eine durch­dachte Sys­tem­tech­nik und das Know-how aus über 65 Jahren For­schung und Ent­wick­lung. Alle Kom­po­nen­ten der Ospa-Schwimm­bad­tech­nik sind für eine ener­gie­spar­en­de Be­triebs­wei­se aus­gelegt. Dazu zählen neben dem Fil­ter auch die FU-ge­steu­erte Roh­was­ser- und die Fil­ter­pum­pe. Durch die neuartige BlueControl®-Steuerung kann bei Ospa auf eine separate Spül­pumpe komplett verzichtet werden.

Ihr Nutzen auf einen Blick

  • Komfortabel

    Ospa-Unterdruckfilter-Anlagen arbeiten vollautomatisch und zuverlässig.

  • Wirtschaftlich

    Robust, langlebig und dazu noch energieeffizient.

  • Umweltschonend

    Weniger Energieverbrauch, wasser- und ressourcensparend.

  • Skalierbar

    Ospa-Filteranlagen können ganz individuell für jede Anforderung skaliert werden. Standard-Filtergrößen finden Sie weiter unten.

  • Sparsam

    Reduziert die Betriebskosten sowie die Wartungs- und Instandhaltungskosten.

  • Korrosionsbeständig

    Aus Polypropylen (PPh) und verzinkter Armierung.

  • Platzsparend

    Ospa-Unterdruckfilter-Anlagen benötigen bis zu 30 % weniger Raum als vergleichbare Druckfilter.

  • DIN-konform

    Erfüllt die DIN 19605 und 19643.

Perfekt abgestimmte Systemtechnik für maximale Hygiene Wie funktionieren Ospa-Unterdruckfilter-Anlagen?

Bei den vollautomatischen Ospa-Mehrschicht-Unterdruckfiltern kommt das Saugfiltrationsverfahren zum Einsatz.

Die Filterbehälter sind in rechteckiger Ausführung aus Polypropylen gefertigt: oben geschlossen, mit abnehmbarem Deckel, Anschluss für Sicherheitsüberlauf in den Wasserspeicher, elektronischer Niveauüberwachung, Schaugläsern zur Sichtkontrolle von Filterbetrieb und Schichtentrennung bei der Filterspülung, seitlichem Mannloch und Revisionsöffnung unterhalb des Düsenbodens. Rohwasserzulauf- und Schlammwasserablauf-Einrichtung für einen DIN-konformen, drucklosen Filtrations- und Spülbetrieb der Filteranlage, für eine gleichmäßige Behälterdurchströmung sowie einen gleichmäßigen Schmutzaustrag über die gesamte Filterfläche ohne Austrag von Filtermaterial bei Spülgeschwindigkeiten nach DIN 19643 von 50 bis 55 m/h. Die Ospa-Mehrschicht-Saugfilter besitzen einen Düsenboden mit darauf angeordneten Stütz- sowie Filterschichten.

Die filternden Schichten gemäß DIN 19643 bestehen aus 400 mm Quarzsand der Korngruppe 0,4–0,8 mm sowie 400 mm Hydroanthrasit S der Korngruppe 0,6– 1,6 mm, mit Eigenschaften ähnlich derer von Aktivkornkohle. Sie sind somit in der Lage, gebundenes Chlor und andere an Aktivkohle adsorbierbare, organische Chlorverbindungen, z. B. THM und AOX, zu reduzieren. Elektronisch gesteuerte Pneumatik Klappen zur vollautomatischen Filterspülung und Kanalabführung des Erstfiltrats. Bei Strom- und Druckluftausfall automatisch schließend.

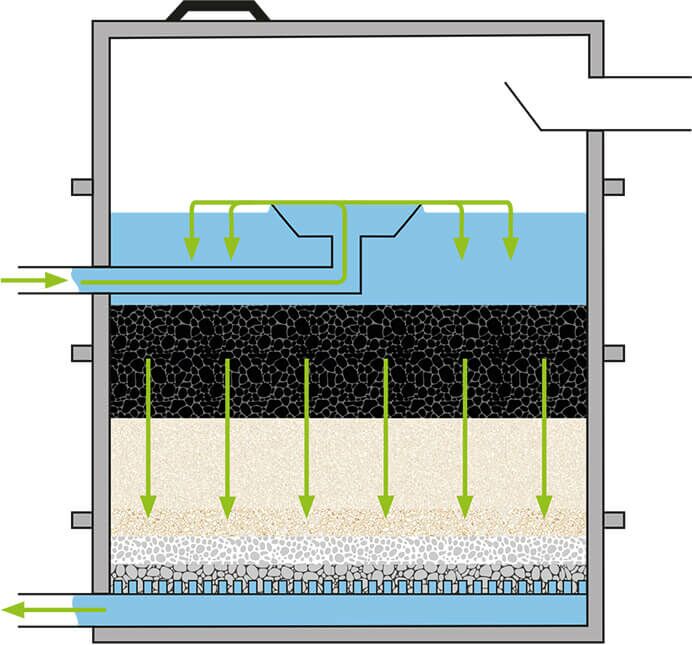

  • Filtrationsvorgang

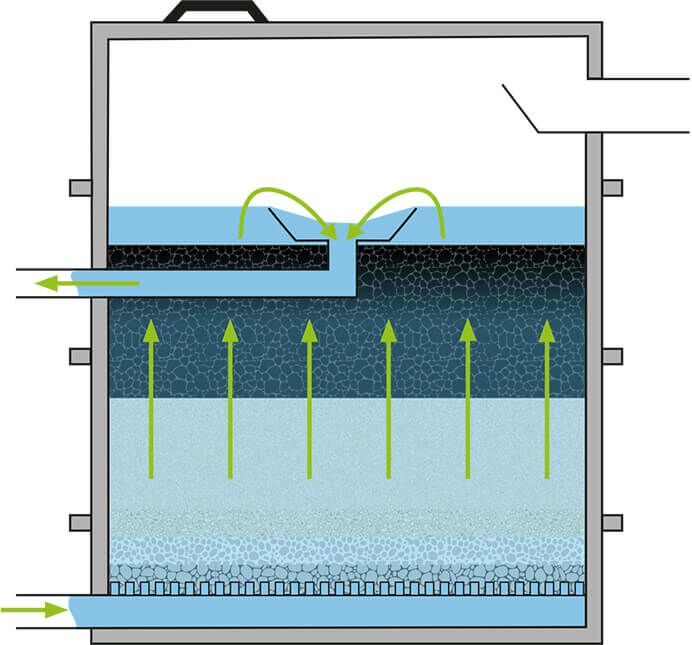

  • Spülvorgang

Ospa-Unterdruckfilter-Anlagen

Modell Filterfläche Filtrieren Spülen Abmessungen
UD 200 2,0 m² 60 m³/h 110 m³/h 1,7 x 1,7 x 2,5 m
UD 250 2,5 m² 75 m³/h 135 m³/h 1,8 x 1,9 x 2,5 m
UD 280 2,8 m² 84 m³/h 150 m³/h 1,8 x 2,1 x 2,5 m
UD 300 3,0 m² 90 m³/h 165 m³/h 1,8 x 2,2 x 2,5 m
UD 380 3,8 m² 114 m³/h 210 m³/h 2,2 x 2,2 x 2,5 m
UD 400 4,0 m² 120 m³/h 220 m³/h 2,2 x 2,3 x 2,5 m
UD 470 4,70 m² 141 m³/h 250 m³/h 2,2 x 2,7 x 2,5 m
UD 500 5,12 m² 154 m³/h 280 m³/h 2,3 x 2,7 x 2,5 m
