Technische Informationen

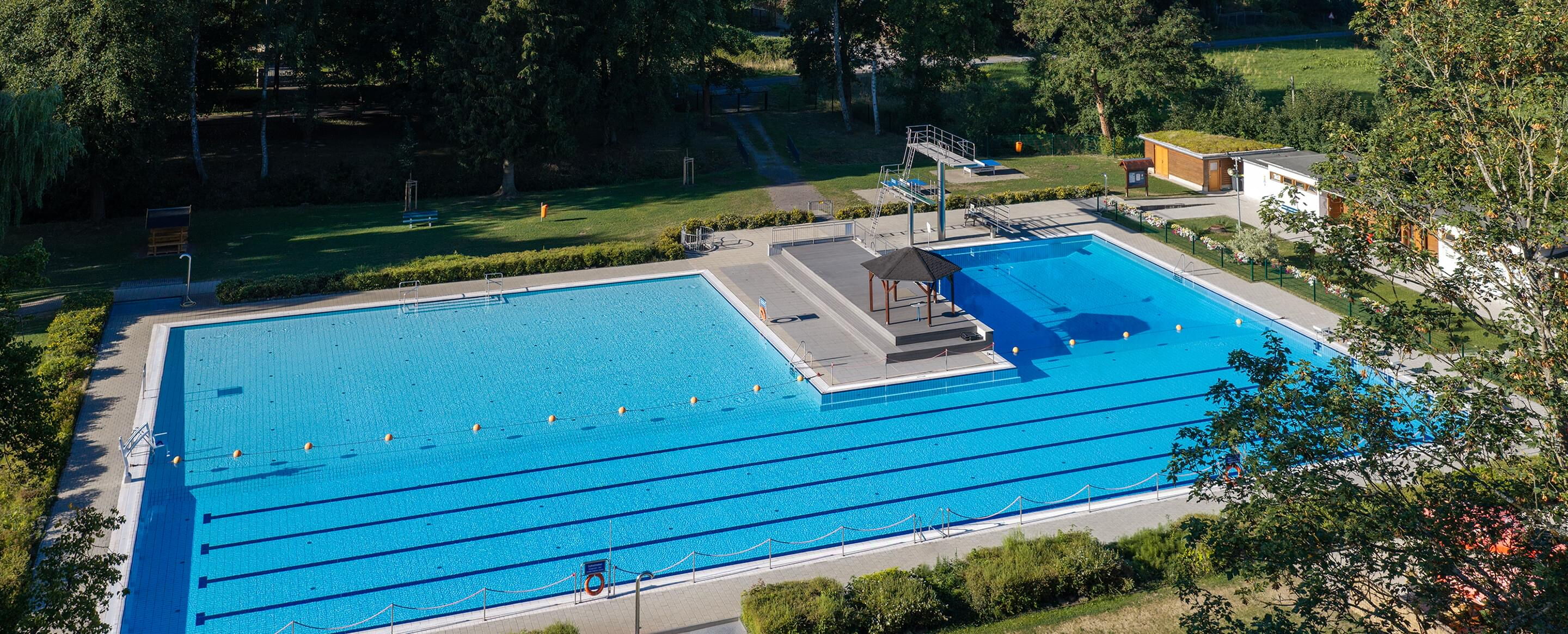

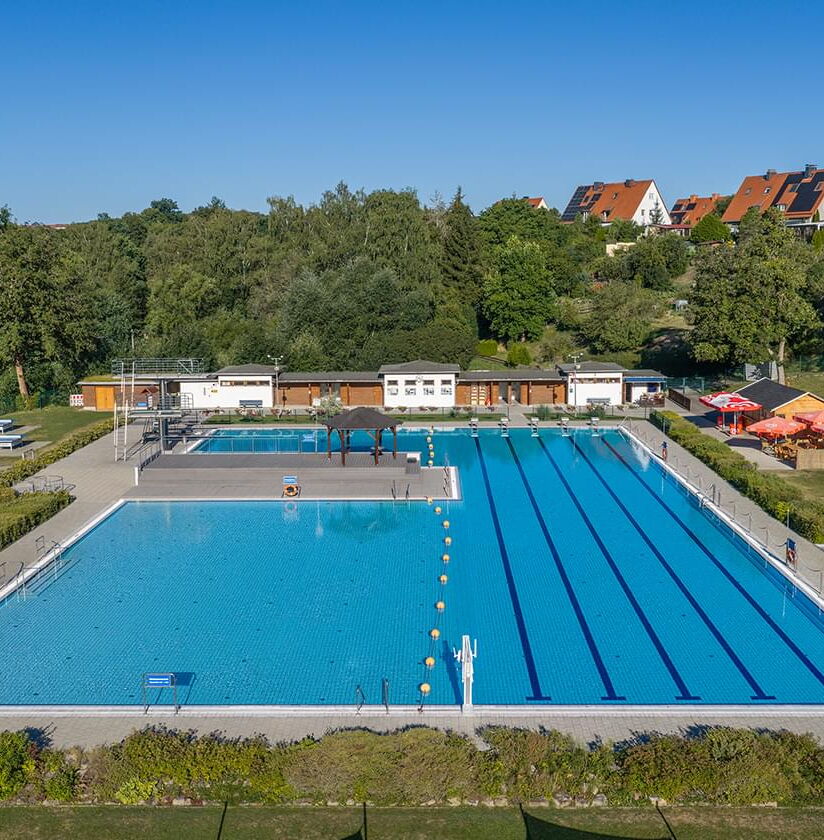

Schwimmerbecken
| Größe: | 49,5x12,1 m |
|---|---|
| Wasseroberfläche: | 600 m2 |
| Beckenvolumen: | 1080 m3 |
| Aufbereitungsvolumenstrom: | 270 m3/h |

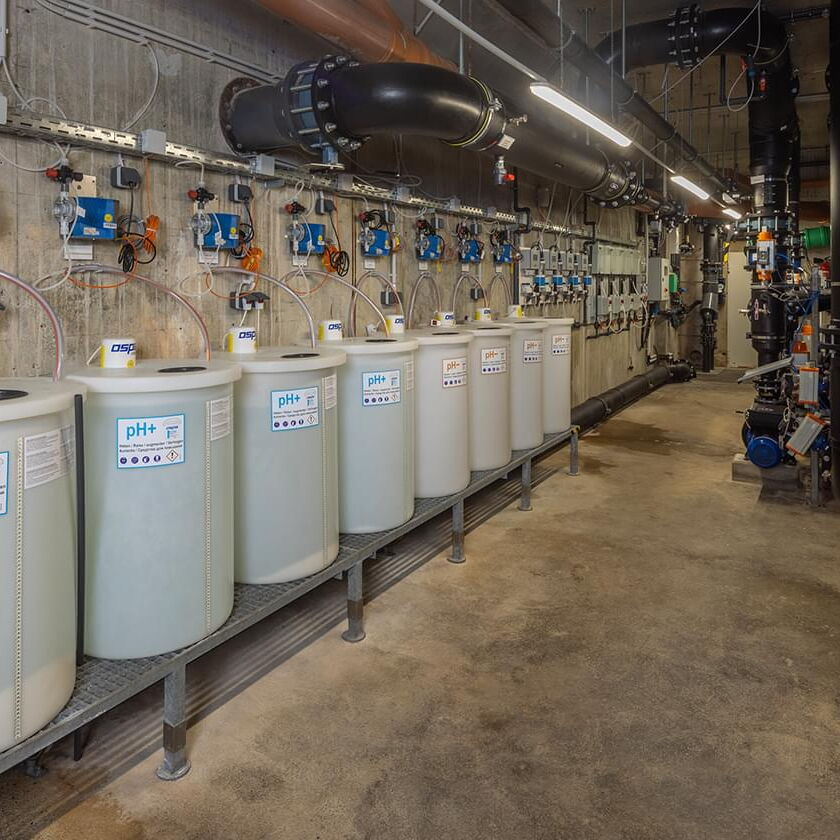

| Aufbereitungstechnik: | Dosieranlage Flockung, 2 x Unterdruckfilteranlage 450, Chlorgas nach DIN EN15363, pH-Dosierung, Regeltechnik BlueControl |
Nichtschwimmerbecken
| Größe: | 25,6x17,4 m |
|---|---|
| Wasseroberfläche: | 445 m2 |
| Beckenvolumen: | 600 m3 |
| Aufbereitungsvolumenstrom: | 330 m3/h |
| Aufbereitungstechnik: | Dosieranlage Flockung, 2 x Unterdruckfilteranlage 550, Chlorgas nach DIN EN15363, pH-Dosierung, Regeltechnik BlueControl |

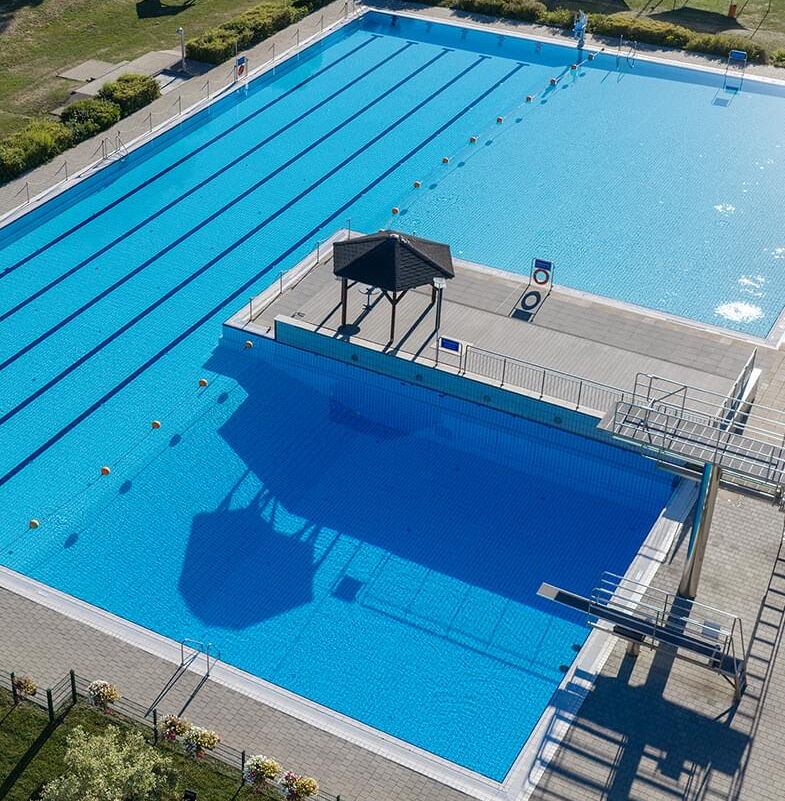

Springerbecken
| Größe: | 17,4x14,7 m |
|---|---|
| Wasseroberfläche: | 256 m2 |
| Beckenvolumen: | 972 m3 |
| Aufbereitungsvolumenstrom: | 115 m3/h |
| Aufbereitungstechnik: | Dosieranlage Flockung, 1 x Unterdruckfilteranlage 550, Chlorgas nach DIN EN15363, pH-Dosierung, Regeltechnik BlueControl |

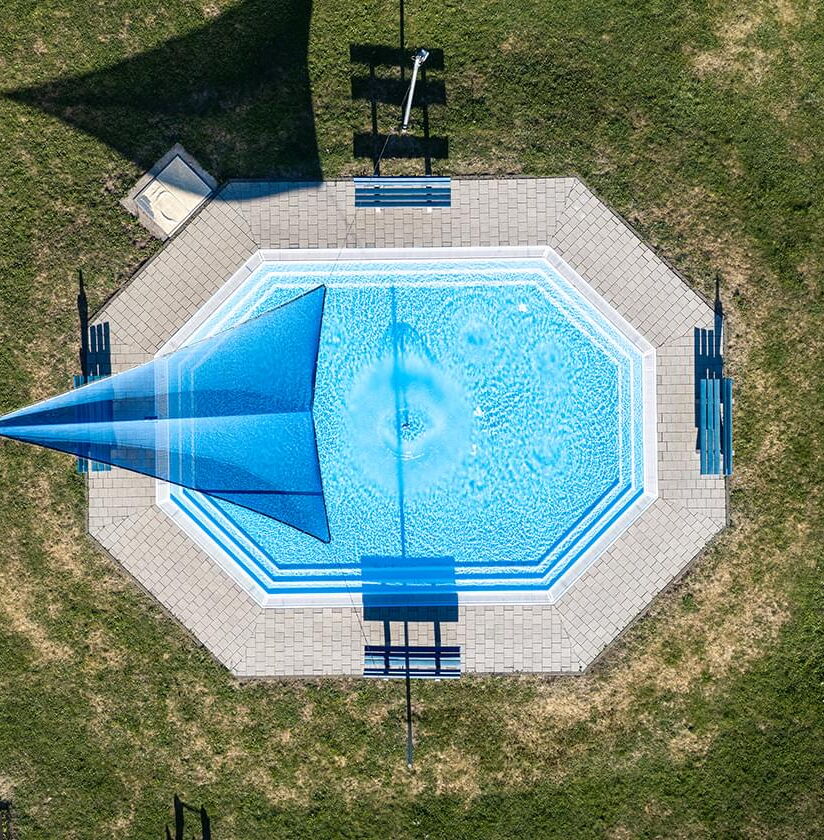

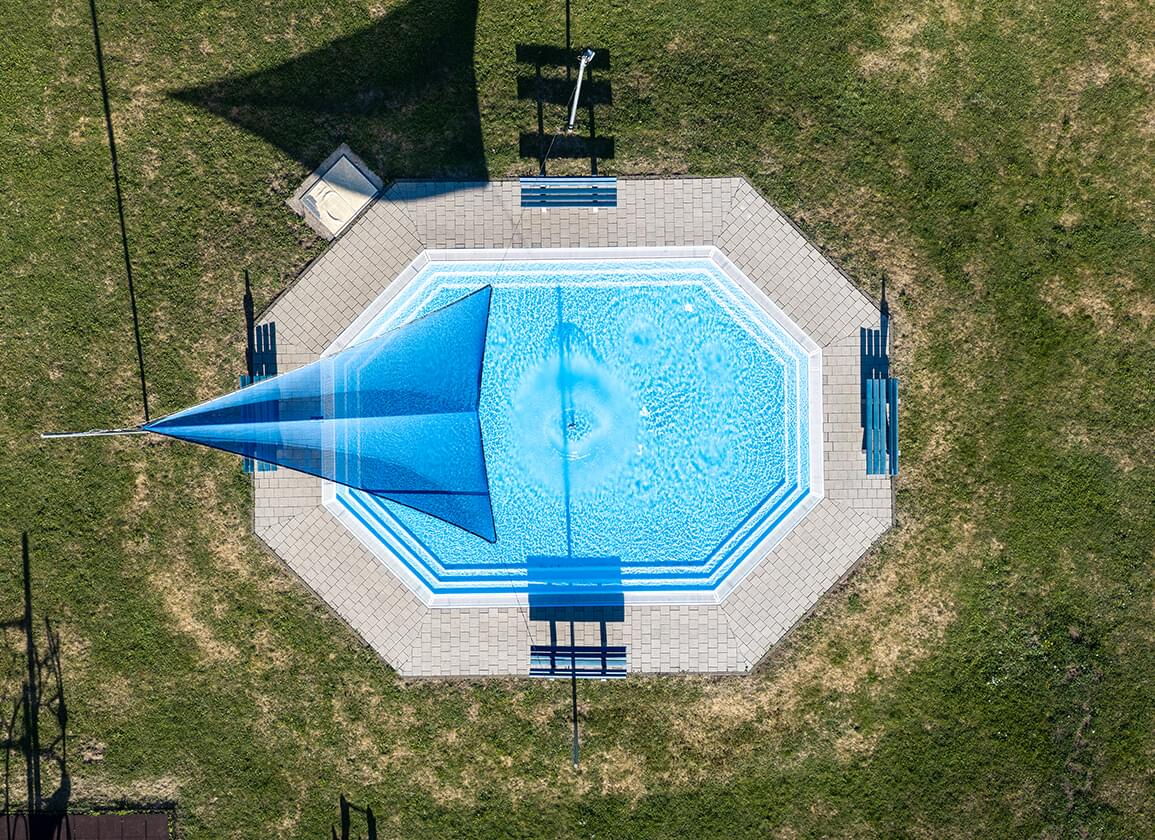

Planschbecken
| Größe: | 8,45x8,45 m |
|---|---|
| Wasseroberfläche: | 71,4 m2 |
| Beckenvolumen: | 25 m3 |
| Aufbereitungsvolumenstrom: | 50 m3/h |
| Aufbereitungstechnik: | Wasseraufbereitung mit Springerbecken, separate Chlorung/pH-Dosierung, Compact-Messstation |
01 Aufgabe /Kundenanforderungen
Integration einer leistungsstarken Anlage und umfassende Beratung

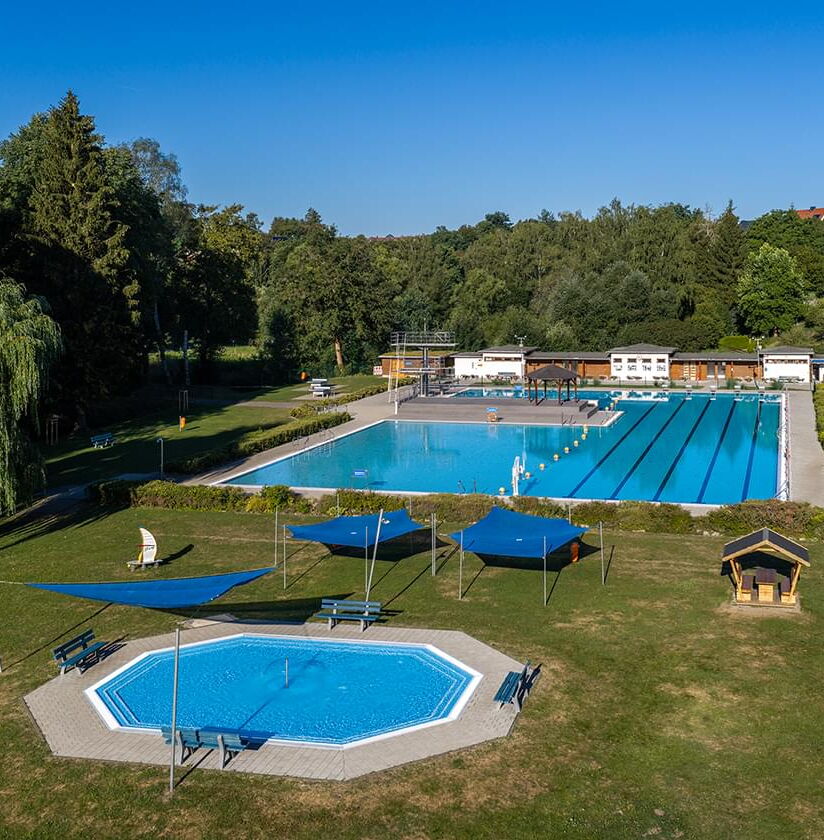

Das städtische Schwimmbad der Stadt Bad Berka verfügt über ein Freibad mit einem Nichtschwimmer-, Schwimmer-, Springer-, und einem Planschbecken. Jährlich besuchen eine Vielzahl von Touristen und Einheimischen das Bad. Aufgrund dieser öffentlichen Nutzung sind Wasserqualität und -hygiene von hoher Bedeutung.
Die neue Anlage sollte daher den Anforderungen nach DIN 19643 Teil 2 entsprechen, um eine hohe Filtrationsschärfe sicherzustellen. Ein weiterer Schwerpunkt war der Wunsch nach einer energieeffizienten Lösung. Diese soll zugleich die Betriebskosten senken und eine leistungsstarke Wasseraufbereitung mit hohem Volumenstrom gewährleisten. Darüber hinaus sollte sich die neue Wasseraufbereitungsanlage optimal an die räumlichen Gegebenheiten integrieren lassen.
02 Lösung
Ein effizienter Betrieb aller Becken dank moderner Unterdruckfiltration

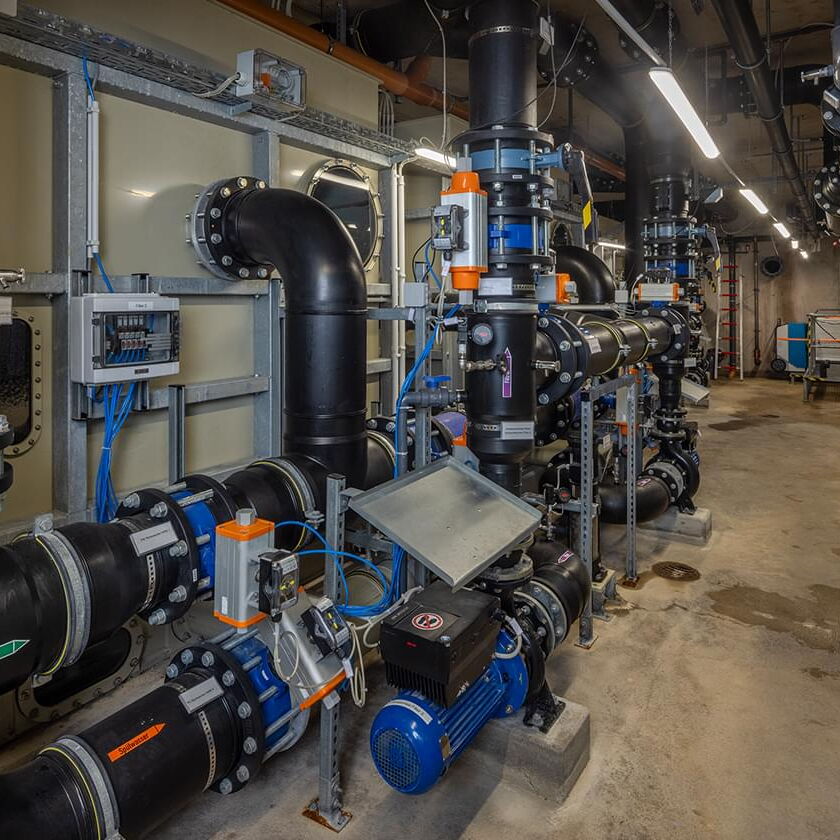

Basierend auf den Gegebenheiten vor Ort und den Anforderungen des Kunden wurde sich für eine Unterdruckfiltration nach DIN 19643 Teil 2 entschieden. Diese Technologie ermöglicht eine Abdeckung der berechneten Volumenströme in den verschiedenen Schwimmbecken des Bads und gewährleistet zugleich einen kostengünstigen und zuverlässigen Betrieb.

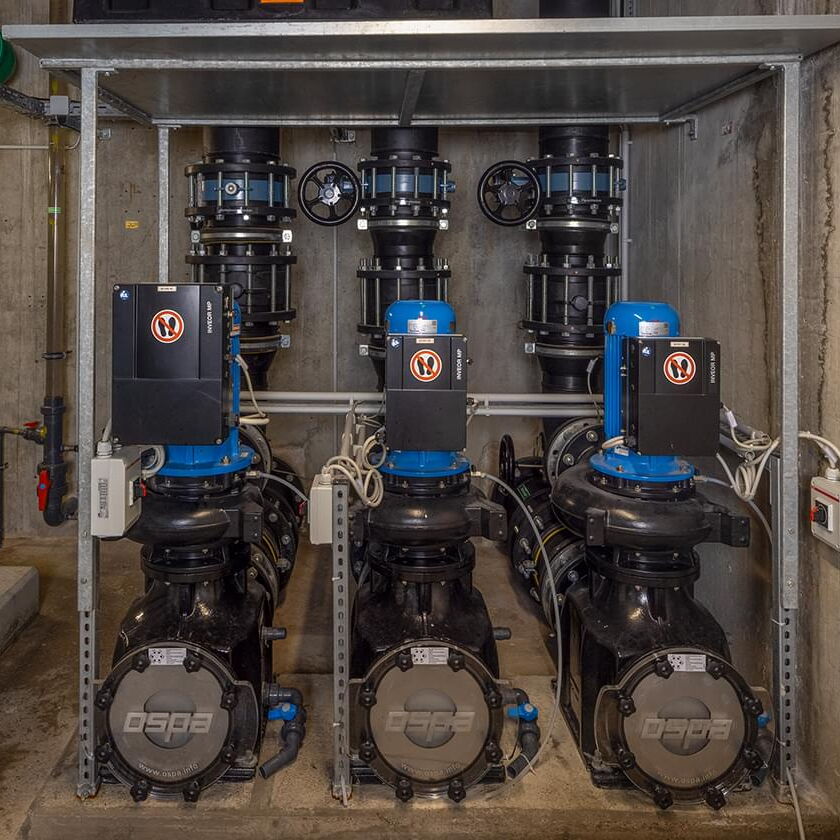

Durch den Einsatz modernster Steuerungs- und Motorentechnik der Umwälzpumpen werden erhebliche Einsparungen bei den Betriebskosten erzielt. Im Gegensatz zu anderen Produkten werden nur zwei statt drei Pumpen benötigt. Die effiziente Unterdruckfiltration trägt auch dazu bei, den Energieverbrauch und die Umweltbelastung zu reduzieren.
Außerdem wird die Wasserqualität auf einem hohen Niveau gehalten.
03 Umsetzung
Kosteneffiziente Leistung gepaart mit hohem Qualitätsanspruch
Zunächst wurde von den Verantwortlichen der Stadt Bad Berka und dem Architekten eine Studie erstellt. Insbesondere die Punkte Investitions- und Betriebskosten, Platzbedarf, Betriebssicherheit sowie Service und Beratung wurden intensiv evaluiert. Dieser Leistungskatalog wurde an vier präferierte Firmen geliefert, welche daraufhin ein Angebot mit verschiedenen Methoden zur Wasseraufbereitung abgegeben haben.
OSPA konnte den Kunden im anschließenden Ranking in den einzelnen Kategorien überzeugen und eine bessere Dienstleistung anbieten als die Mitbewerber. Unsere erfahrenen Fachberater haben die spezifischen Anforderungen des Projektes analysiert und individuelle Lösungen entwickelt. Bei der anschließenden Ausschreibung des Leistungsverzeichnisses an Fachhändler aus ganz Deutschland überzeugte die Firma Blume Anlagenbau aus Deersheim.
Gemeinsam wurde nun ein Zeitplan hinsichtlich Montage und Inbetriebnahme erstellt. Die Installation wurde unter Berücksichtigung des Budgets erfolgreich abgeschlossen, sodass das städtische Schwimmbad künftig mit einer modernen und zuverlässigen Wasseraufbereitungsanlage betrieben wird. Für einen sicheren Betrieb wurde das Personal des Bads von unserem Kundendienst fachgerecht geschult.
04 Ergebnisse
Nachhaltige Optimierung - umweltschonend, sicher und kostensparend
Die moderne Wasseraufbereitungsanlage mit der Unterdruckfiltration nach DIN 19643 Teil 2 „Flockung – Filtration – Chlorung“ erfüllt die spezifischen Anforderungen des Kunden hinsichtlich Wasserqualität, Energieeffizienz und Betriebssicherheit.
Durch die Reduzierung der Pumpentechnik werden erhebliche Einsparungen bei den Betriebskosten erzielt. Zudem ermöglichen Automatisierungen und webbasierte Überwachung eine systematische Steuerung der Anlage und senken so die Personalkosten.
Um einen reibungslosen Betriebsablauf zu gewährleisten, wurde die Technik erfolgreich in die vorhandenen Räumlichkeiten integriert.
Das OSPA-Team freut sich, dass es zur Zufriedenheit der Stadt Bad Berka und den Schwimmbadbesuchern beigetragen hat. Viel Spaß in der nächsten Freibadsaison!
