HallenbadMedebach

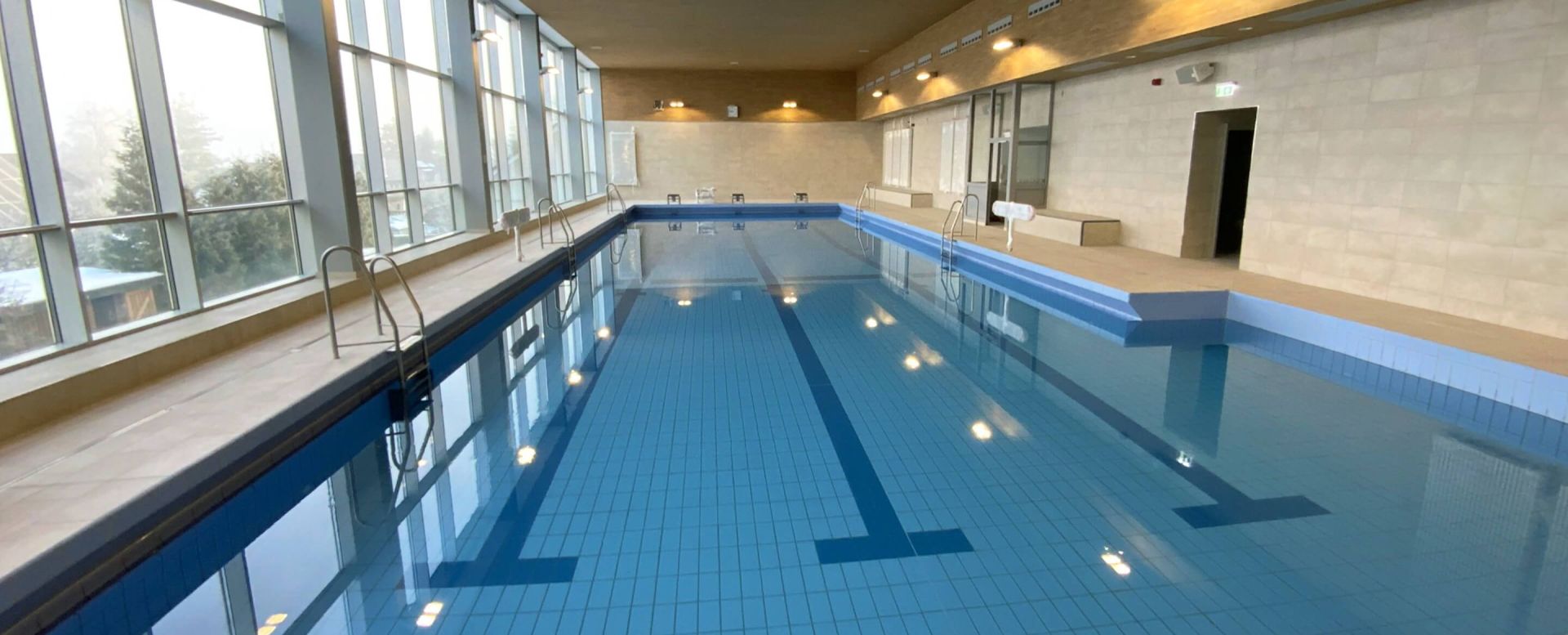

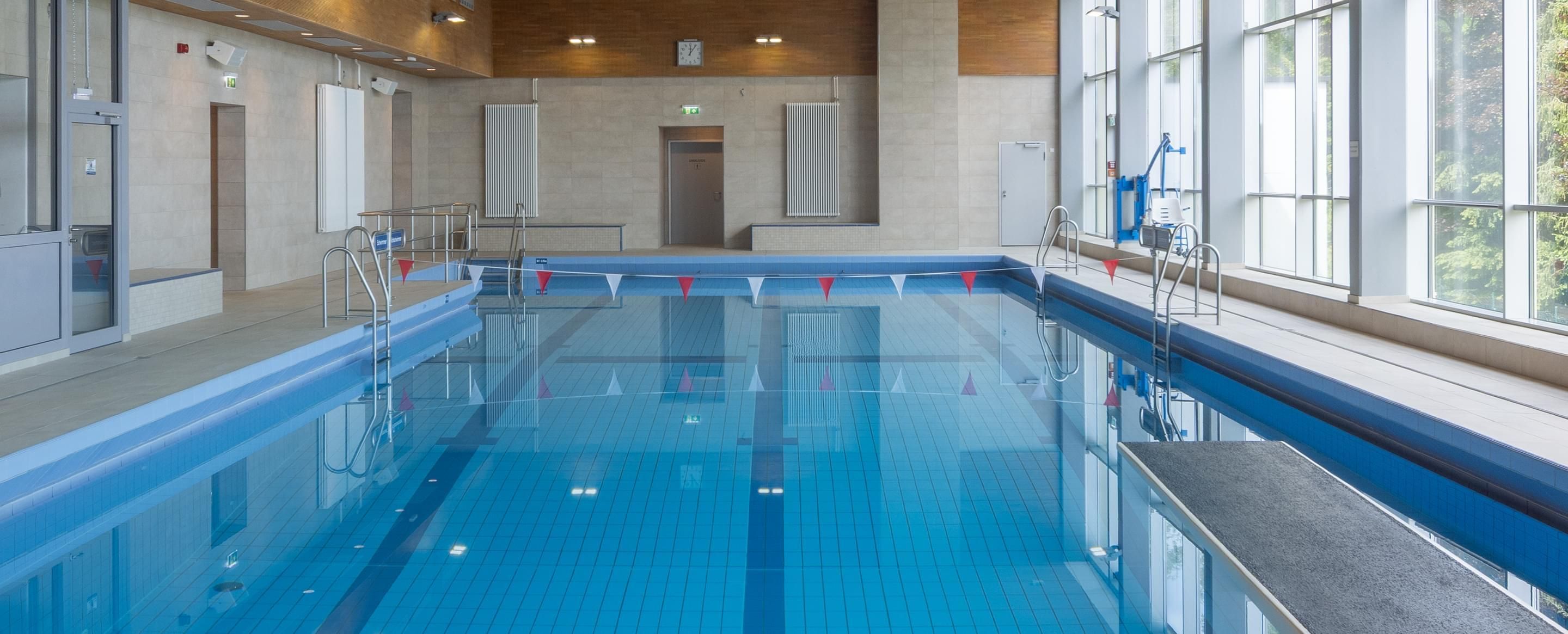

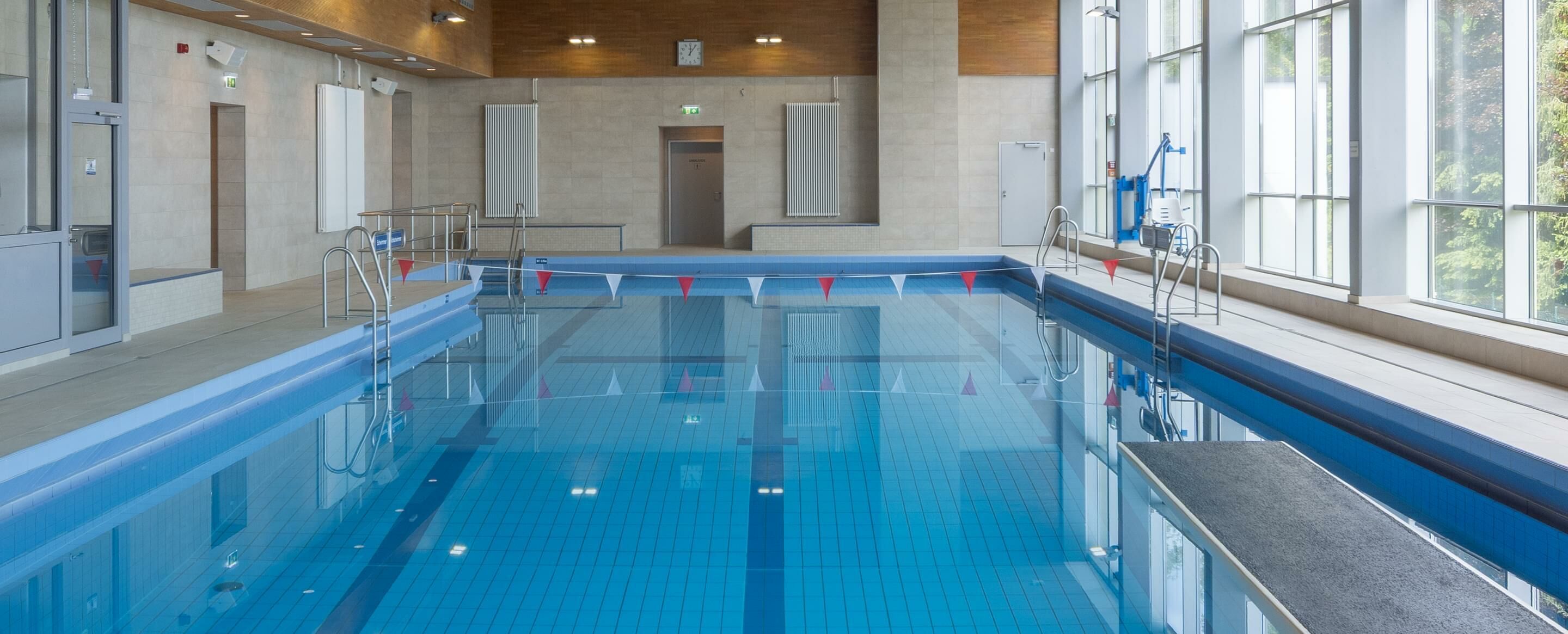

Nach umfangreichen Sanierungs- und Baumaßnahmen wurde das Hallenbad Medebach wieder eröffnet. Die Sanierung umfasst die gesamte Schwimmhalle mit dem in die Jahre gekommenen Betonbecken und im Besonderen der Wasseraufbereitungsanlage. Mit der neuen Schwimmbadtechnik entspricht das Bad nun den aktuellen Erfordernissen an Wirtschaftlichkeit, Energieeffizienz und Sicherheit eines modernen öffentlichen Schwimmbads.

  • Art des Schwimmbads

    Hallenbad
  • Größe

    • Wasseroberfläche: 211 m2
    • Beckenvolumen: 400 m3
    • Gesamtvolumenstrom: 120m3/h
  • Aufbereitungstechnik

    Aufbereitung nach DIN 19643 Teil 2, Flockung – Filtration – Chlorung
  • Nutzungsart

    Schwimmer- und Nichtschwimmerbecken
Dieser Plan besitzt keinen Anspruch auf Vollständigkeit. Er dient nur als Mustervorlage, der noch auf das jeweilige Projekt angepasst werden muss.

Technische Informationen

Schwimmer-/Nichtschwimmerbecken

Größe: 25x8 m
Wasseroberfläche: 211 m2
Beckenvolumen: 400 m3
Aufbereitungsvolumenstrom: 104 m3/h
Aufbereitungstechnik: Dosieranlage Flockung, 2 x Mehrschichtfilter 1600, 2 x BlueClear Desinfektion 100 ELD + BaseS, pH-Dosierung, Regeltechnik BlueControl

01 Kundenanforderungen

Hohe Energieeffizienz, geringer Einsatz von Chemikalien und maximale Sicherheit für Mitarbeiter und Badegäste

Die Stadt Medebach stellte hohe Anforderungen an die neue Wasseraufbereitungsanlage in Verbindung mit der Sanierung des Beckens. Wirtschaftlicher Betrieb, eine hohe Energieeffizienz und maximale Sicherheit für Personal und Badegäste. Dabei sollte die Verwendung von Chemikalien auf ein Minimum reduziert werden, um Gefahren wie die eines Chlorgasunfalls vorgebeugt. Die Einhaltung der DIN 19643 Teil 2 und die sichere Umsetzung wurden vorausgesetzt. Um das Personal zu entlasten, war eine hinreichende Automatisierung der Wasseraufbereitung gefordert.

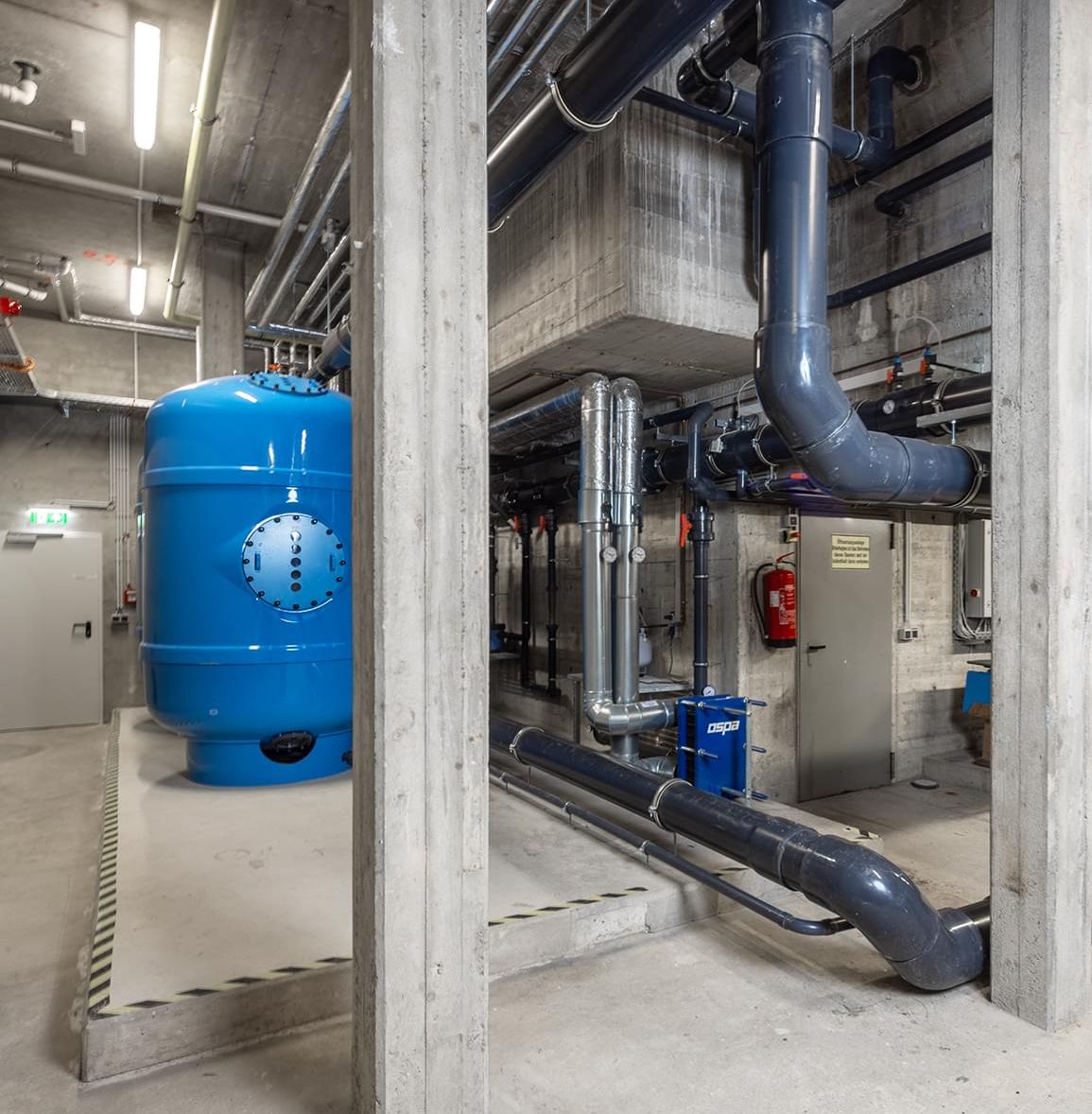

Bei der Sanierung der Wasseraufbereitungsanlage musste die Anlage in den bestehenden Technikraum eingebunden sowie die bestehenden Platzverhältnisse berücksichtigt werden. Dabei sollte die Anlage auch unter diesen Umständen den erforderlichen Volumenstrom erreichen.

Für einen reibungslosen Betrieb nach erfolgter Sanierung wünschte sich die Stadt Medebach einen für Service und Wartung zur Verfügung stehenden Ansprechpartner.

02 Lösung

Mehrschichtfiltration und Ospa-BlueClear®-Salzelektrolyse – eine bewährte Lösung für effektive Wasseraufbereitung

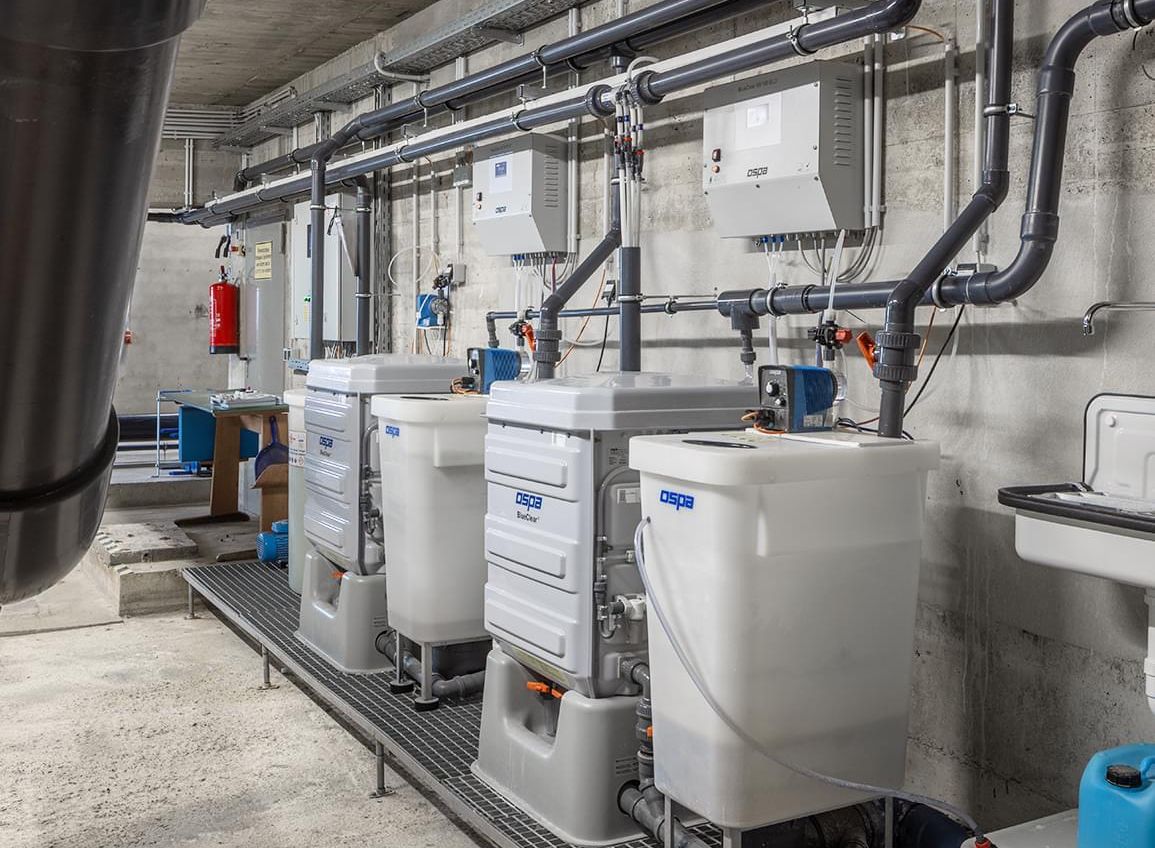

Unter Beachtung aller aktuellen technischen Anforderungen nach DIN 19643 entschied man sich für den Einsatz der modernen und bewährten Ospa-Mehrschichtfiltration mit höchster Filtrationsleistung bei geringerem Platzbedarf. Die nachfolgende Desinfektion erfolgt durch die Ospa-BlueClear®-Salzelektrolyse, voll automatisiert und bedarfsgerecht. So wird der Einsatz von Chemikalien auf ein Minimum reduziert. Die Anlage wird durch die Steuertechnik Ospa-BlueControl® vollautomatisch gesteuert. Das entlastet das Personal und sorgt für mehr Sicherheit.

Nachhaltig und wirtschaftlich handeln

Ganz im Sinne der Nachhaltigkeit wird die Lauge, die bei der Elektrolyse entsteht, nicht nur zur pH-Wert-Regulierung eingesetzt, sie wird auch für die Herstellung des eigenen Reinigers Base-S genutzt. Durch diese Maßnahmen kann der Einsatz von Pflegemitteln erheblich reduziert und die Betriebskosten weiter gesenkt werden.

Energieeffizient

Des Weiteren wurde eine Pumpe mit IE5-Motorentechnik eingesetzt. Um eine optimale und zugleich energieeffiziente Leistung zu erzielen, ist die Pumpentechnik genauestens auf Filtration und Volumenstrom eingestellt.

Förderung

Moderne und energieeffiziente Anlagen können unter bestimmten Voraussetzungen mit Fördermitteln finanziert werden. Das Ospa-Team berät seine Kunden auch in diesen Belangen fachgerecht.

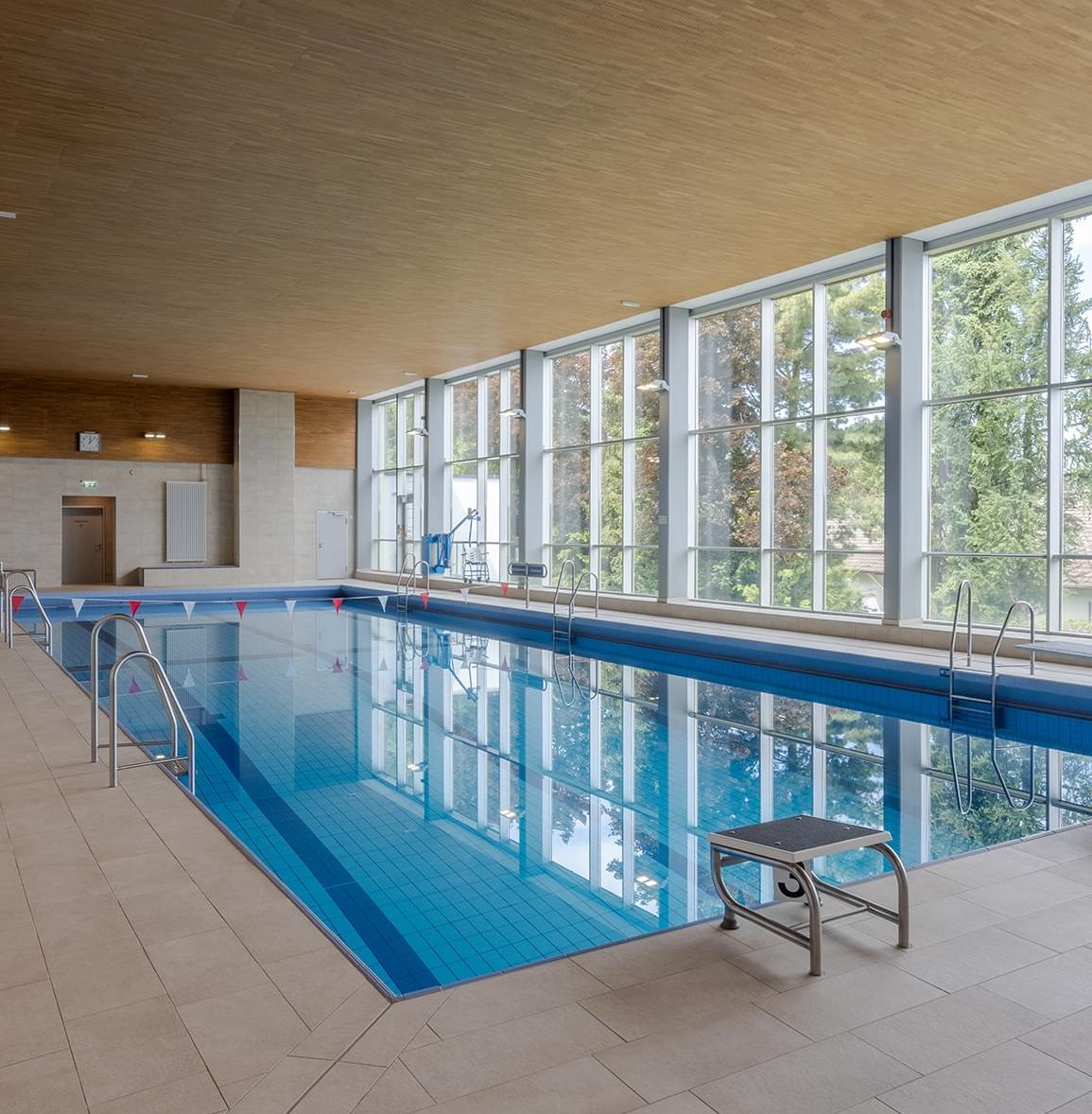

Sanierung des Beckens

Anschließend wurde die Sanierung des gefliesten Betonbeckens durchgeführt. Dabei wurden unter anderem neue Sonderanfertigung von Einbauteilen für die vorhandene Beckenkonstruktion verbaut und Mängel ausgebessert. Diese Maßnahmen erhöhen die Sicherheit des neuen Schwimmbeckens und sorgen für einen hohen Qualitätsstandard.

03 Umsetzung

Full-Service-Betreuung und maßgeschneiderte Umsetzung

Im Rahmen einer umfassenden Erstberatung im Planungsbüro auf Basis der Rahmenbedingungen und Ziele des Projekts stellte Ospa verschiedene Methoden zur Wasseraufbereitung vor, die für das Hallenbad Medebach infrage kamen. Im Anschluss wurde eine erste Kostenschätzung hinsichtlich Hardware und Betriebskosten erstellt. Dabei wurden auch die Kosten verschiedener Desinfektionsmethoden einbezogen.

Nach weiteren Abstimmungen mit Planer und Auftraggeber wurde ein Leistungsverzeichnis erstellt und für Fachhändler aus ganz Deutschland veröffentlicht. Den Zuschlag erhielt unser autorisierter Fachhändler Fa. Hermann Becker, die sich im weiteren Projektverlauf für Technik, Montage und Elektrik verantwortlich zeigte.

Gemeinsam wurde ein Zeitplan für die Montage sowie die Inbetriebnahme erstellt. Das Personal des Hallenbads erhielt nach Abschluss der Arbeiten eine detaillierte Einweisung in die Pumpentechnik durch unseren Kundendienst.

04 Ergebnisse

Energieeffiziente Schwimmbadtechnik – kostensparend, sicher und nachhaltig

Mit dem Einsatz von weitgehend automatisierten und energieeffizienten Lösungen wie der Mehrschichtfiltration und der Ospa-BlueClear®-Salzelektrolyse können künftig erhebliche Kosten in den Bereichen Betrieb, Reinigung und Personal eingespart werden. Die reduzierte Nutzung von Chemikalien sorgt für mehr Sicherheit für Besucher und Personal.

Als besonders positiv wurde vom zuständigen Planer der Stadt und dem Badbetreiber die reibungslose Umsetzung des Projektes hervorgehoben.

Die Besucher des Bads können sich künftig auf eine bessere Wasserqualität ohne zusätzliche Chemikalien freuen – und das Ganze mit modernster energieeffizienter Technik.
